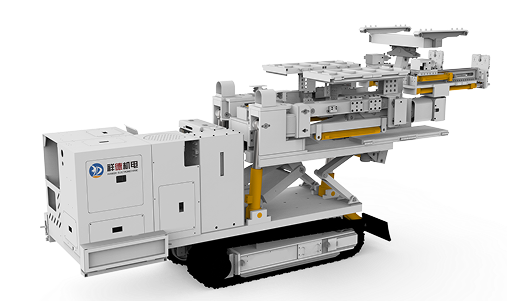

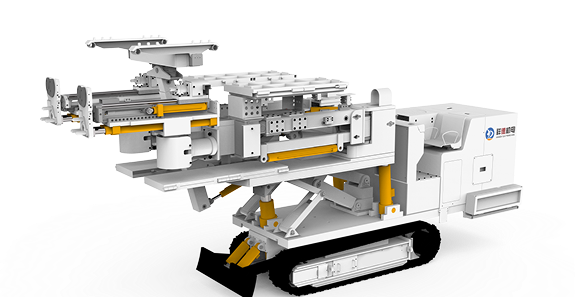

CMM2-20/700 CMM2-25/700
БУРОВАЯ УСТАНОВКА С ДВУМЯ ЯКОРЯМИ ДЛЯ УЗКОГО ТУННЕЛЯ
ОБЛАСТЬ ПРИМЕНЕНИЯ
Данное оборудование подходит для строительства, где в тоннеле находится крупногабаритная техника и необходимо располагать технику и буровую установку в шахматном порядке для операций анкерного крепления.
ФУНКЦИИ
1. Ширина 700 мм, что позволяет легко проезжать мимо крупного оборудования, такого как проходческие комбайны;
2. Высокая однозубая гусеничная лента имеет лучшую проходимость по грунтам с большим количеством плавающего угля;
3. Передвижение контролируется пультом дистанционного управления, что устраняет необходимость работникам работать близко друг к другу при пересечении крупного оборудования, тем самым повышая безопасность работников:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ ПАРАМЕТРА
МОДЕЛЬ
CMM2-20
CMM2-25
Номинальное давление (передняя/задняя стрела), MPa
21
Номинальный крутящий момент (передняя/задняя стрела), N-m
400
Номинальная скорость (передняя/задняя стрела), r/min
250
Диаметр сверла, мм
Ф48
Глубина бурения, м
10~15
Подходит для туннелей высотой, м
2.4~3.1m
Подходит для сверл, мм
529
Количество буровых рычагов, 个
2
Расстояние между центрами сверлильного рычага, мм
3000~3600
Максимальная рабочая ширина, мм
2100
Максимальная рабочая высота, мм
3000
Дорожный просвет, мм
180
Ход выдвижения, мм
1470
Ход подъема буровой стрелы, мм
1800
Ход вторичного подъема стрелы, мм
360
Угол поворота буровой стрелы вдоль боковой части корпуса машины, (0)
±90
Высота проема, мм
300~2700
Ход перемещения стрелы сверла вдоль корпуса машины, мм
300
Усилие тяги двигателя (передняя/задняя буровая стрела), кН
20
Усилие вытягивания подруливающего устройства (передняя/задняя буровая стрела), кН
15
Мощность двигателя, kW
45
Объем масляного насоса, ті/г
145
Скорость ходьбы, м/мин
25
Способность преодолевать подъемы, （°）
±18
Масса, кг
4000±5%
Габаритные размеры (длина ширина высота), мм
3400×700×2000 (+50)
